◆高效环保
◇达到我国节能产品能效等级
◇满足ASHRAE Standard 90.1的能效要求
◇可应用于LEED认证项目
◇采用HFC134a环保冷媒
◆安装方便
◇结构紧凑，可通过标准宽度的单扇门
◇单点和双点的电源线连接选项可利用现有电器配线
◆操作简单、功能强大
◇CH530控制器采用液晶触摸屏
◇提供上百种诊断及运行信息
◇自适应控制、冷凝器出水温度控制
◆节能应用
◇冷凝器出水温度高达60℃的热水
◇可适应于热回收和水/地源热泵等
◇低温出水，最低至-12℃
◇应用于工业冷却和冰蓄冷
◇一次泵变流量、大温差小流量
◆稳定可靠
◇双压缩机设计，相互备机功能
◇双回路设计，故障停机概率低
◇双螺杆压缩机，运转部件少
◇转子与电机直接连接，转速低
◇制冷剂吸气冷却电机

【可选项】
◆机组选项
◇双安全阀
◇压缩机隔音罩、吸排气管隔音罩
◇两通冷却调节阀
◆启动器选项
◇直接启动器
◇断路器
◇无保险丝的断路开关
◇双点电源接线
◇欠压/过压电压保护
◆控制选项
◇冷却水重设-室外气温
◇冷却水出水温度控制
◇制冷剂冷凝压力输出
◇双外部冷冻水温度设定值
◇功率表记录压缩机能耗

【控制】
◇CH530冷水机组控制器
◇与特灵Tracer Summit^TM通讯可以实现冷水机组远程和集中控制
◇LonTalk通讯模块可以与第三方楼宇自控系统通讯

◆高效环保
◇达到我国节能产品能效等级
◇满足ASHRAE Standard 90.1的能效要求
◇可应用于LEED认证项目
◇采用HFC134a环保冷媒
◆安装方便
◇结构紧凑，可通过标准宽度的单扇门
◇单点和双点的电源线连接选项可利用现有电器配线
◆操作简单、功能强大
◇CH530控制器采用液晶触摸屏
◇提供上百种诊断及运行信息
◇自适应控制、冷凝器出水温度控制
◆节能应用
◇冷凝器出水温度高达60℃的热水
◇可适应于热回收和水/地源热泵等
◇低温出水，最低至-12℃
◇应用于工业冷却和冰蓄冷
◇一次泵变流量、大温差小流量
◆稳定可靠
◇双压缩机设计，相互备机功能
◇双回路设计，故障停机概率低
◇双螺杆压缩机，运转部件少
◇转子与电机直接连接，转速低
◇制冷剂吸气冷却电机

【可选项】
◆机组选项
◇双安全阀
◇压缩机隔音罩、吸排气管隔音罩
◇两通冷却调节阀
◆启动器选项
◇直接启动器
◇断路器
◇无保险丝的断路开关
◇双点电源接线
◇欠压/过压电压保护
◆控制选项
◇冷却水重设-室外气温
◇冷却水出水温度控制
◇制冷剂冷凝压力输出
◇双外部冷冻水温度设定值
◇功率表记录压缩机能耗

【控制】
◇CH530冷水机组控制器
◇与特灵Tracer Summit^TM通讯可以实现冷水机组远程和集中控制
◇LonTalk通讯模块可以与第三方楼宇自控系统通讯

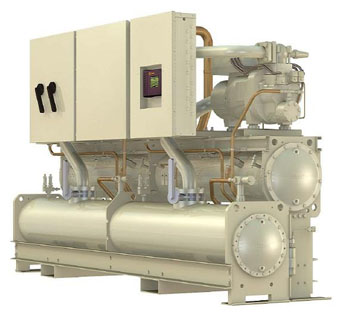

RTWD标准型机组

型号		070	080	090	100	110	120	130	140	150
制冷量	RT	74	85	97	103	109	123	133	144	157
输入功率	kW	54.0	62.6	71.0	75.3	79.9	88.6	94.9	103.6	111.1
COP值	W/W	4.82	4.77	4.78	4.80	4.80	4.86	4.93	4.88	4.95
制冷剂充注量	kg	104	102	100	101	102	118	116	118	118
蒸发器水流量	m³/h	44.7	51.3	58.2	62.0	65.8	73.9	80.3	86.8	94.4
蒸发器水压降	kPa	48.4	48.4	49.6	55.6	61.9	62.8	61.0	69.9	69.6
蒸发器水管接口	mm	100	100	100	100	100	125	125	125	125
冷凝器水流量	m³/h	53.8	61.7	70.0	74.5	79.0	88.5	95.9	103.9	112.9
冷凝器水压降	kPa	59.8	55.0	52.6	52.3	58.9	63.1	55.6	65.5	66.4
冷凝器水管接口	mm	125	125	125	125	125	125	125	125	125
运行电流	A	96	111	126	139	152	165	178	193	208
启动电流	A	177	192	207	243	256	293	306	348	363
机组重量	kg	2575	2634	2693	2726	2755	3000	3182	3184	3197
运行重量	kg	2664	2735	2806	2843	2872	3131	3328	3330	3525
长	mm	3510	3510	3510	3510	3510	3525	3525	3525	3525
宽	mm	890	890	890	890	890	890	890	890	890
高	mm	1932	1932	1932	1955	1955	1954	1954	1954	1954

RTWD高效型机组

型号		060	080	100	120	140	160	180	200	220
制冷量	RT	67	91	111	129	152	171	188	203	219
输入功率	kW	45.1	61.6	74.2	85.7	100.8	107.1	118.7	130.4	146.7
COP值	W/W	5.32	5.16	5.27	5.30	5.30	5.61	5.58	5.46	5.24
制冷剂充注量	kg	90	88	111	108	122	160	160	159	163
蒸发器水流量	m³/h	40.5	54.6	67.2	78.0	91.6	103.0	113.5	122.0	132.0
蒸发器水压降	kPa	58.0	64.9	64.6	65.2	63.7	61.6	64.0	48.1	61.6
蒸发器水管接口	mm	100	100	125	125	125	150	150	150	150
冷凝器水流量	m³/h	48.1	64.8	79.4	92.8	108.2	120.6	133.0	143.5	156.0
冷凝器水压降	kPa	46.3	56.2	57.4	62.2	58.9	61.6	55.0	34.7	63.7
冷凝器水管接口	mm	125	125	125	125	150	150	150	150	150
运行电流	A	80	109	137	163	191	204	225	246	271
启动电流	A	152	191	242	292	347	361	393	414	477
机组重量	kg	2506	2576	2787	3002	3581	3890	4096	4287	4204
运行重量	kg	2588	2673	2908	3136	3745	4115	4345	4555	4435
长	mm	3210	3210	3225	3225	3376	3754	3796	3472	3472
宽	mm	890	890	890	890	1256	1256	1256	1267	1267
高	mm	1933	1933	1955	1955	1920	1950	1950	1955	1955

备注：	1.上述制冷工况参数：冷冻水水进水温度12°C，出水温度7°C，冷却水进水温度30°C，出水温度35°C，冷冻水污垢系数：0.0176m²°C/kW；冷却水污垢系数：0.044m²°C/kW。 2.对产品不断研究与改良是特灵公司的一贯政策，因此，上表中各项参数若有变更，恕不另行通知，敬请见谅。

RTWD热水工况机组（40/45°C）

型号		060	070	080	090	100	110	120
制热量	RT	259	309	351	398	426	457	491
输入功率	kW	56.8	68.5	78.4	88.9	94.3	100.2	107.0
COP值	W/W	4.56	4.52	4.47	4.48	4.52	4.56	4.58
制冷剂充注量	kg	90	90	88	110	111	110	108
蒸发器水流量	m³/h	22.0	26.3	29.7	33.8	36.2	39.0	42.0
蒸发器水压降	kPa	20.3	23.3	22.7	19.7	22.4	21.8	22.4
蒸发器水管接口	mm	100	100	100	125	125	125	125
冷凝器水流量	m³/h	45.1	53.9	61.0	69.3	74.1	79.5	85.4
冷凝器水压降	kPa	40.1	55.9	49.0	52.0	49.3	56.2	52.9
冷凝器水管接口	mm	125	125	125	125	125	125	125
运行电流	A	102	122	139	156	171	186	198
启动电流	A	163	190	205	222	258	273	310
机组重量	kg	2506	2510	2576	2750	2787	2821	3002
运行重量	kg	2588	2596	2673	2866	2908	2946	3136
长	mm	3210	3210	3210	3225	3225	3225	3225
宽	mm	890	890	890	890	890	890	890
高	mm	1933	1933	1933	1932	1955	1955	1955

备注：	1.上述制冷工况参数：冷冻水水进水温度15°C，出水温度7°C，冷却水进水温度40°C，出水温度45°C，冷冻水污垢系数：0.0176m²°C/kW；冷却水污垢系数：0.044m²°C/kW。 2.对产品不断研究与改良是特灵公司的一贯政策，因此，上表中各项参数若有变更，恕不另行通知，敬请见谅。

RTWD热水工况机组（55/60°C）

型号		060	070	080	090	100	110	120
制热量	RT	230	255	247	346	378	406	406
输入功率	kW	72.5	81.4	81.3	110.5	119.5	127.2	128.2
COP值	W/W	3.17	3.14	3.04	3.13	3.16	3.19	3.17
制冷剂充注量	kg	90	90	88	110	111	110	108
蒸发器水流量	m³/h	17.0	19.0	17.8	25.6	28.2	30.4	30.4
蒸发器水压降	kPa	12.6	12.9	28.4	11.7	14.0	13.7	12.3
蒸发器水管接口	mm	100	100	100	125	125	125	125
冷凝器水流量	m³/h	40.2	44.7	43.2	60.5	66.2	71.1	71.2
冷凝器水压降	kPa	31.4	38.3	24.8	39.5	38.9	45.1	36.8
冷凝器水管接口	mm	125	125	125	125	125	125	125
运行电流	A	102	122	139	156	171	186	198
启动电流	A	163	190	205	222	258	273	310
机组重量	kg	2506	2510	2576	2750	2787	2821	3002
运行重量	kg	2588	2596	2673	2866	2908	2946	3136
长	mm	3210	3210	3210	3225	3225	3225	3225
宽	mm	890	890	890	890	890	890	890
高	mm	1933	1933	1933	1932	1955	1955	1955

备注：	1.上述制冷工况参数：冷冻水水进水温度15°C，出水温度7°C，冷却水进水温度55°C，出水温度60°C，冷冻水污垢系数：0.0176m²°C/kW；冷却水污垢系数：0.044m²°C/kW。 2.对产品不断研究与改良是特灵公司的一贯政策，因此，上表中各项参数若有变更，恕不另行通知，敬请见谅。
